项目基本陈述
一、功能简介
1.0 简述
LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。在多媒体显示领域，它甚至占据了不可取代的地位。由于采用了最新的半导体材料和高科技工艺手段，LED的性能有了极大的提高，尤其是在颜色、亮度、可靠性方面具有其它显示光源无法比拟的优势，为显示技术和产品的发展提供了良好的基础。
产品选型
室内点阵全彩LED显示屏可用于播放新闻、政府公益广告、商业广告、时事信息、影视动画等各种多种媒体类型内容，从而达到视听一体的效果。根据用户方的使用环境,我公司本次响应产品为：
P7.62点阵全彩色显示屏

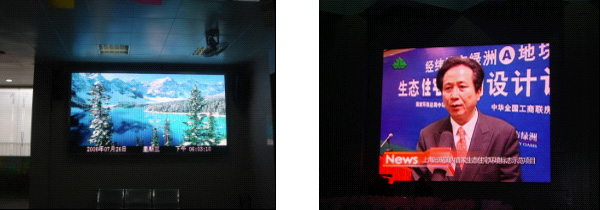

选型参考图示
显示屏体技术参数及报价
深圳市光磊科技有限公司产品系列之
P7.62mm室内全彩点阵模块显示屏技术参数
| （1）结构示意图 | |||
| 每个象素点内封装1R1PG1B三个LED芯片 | |||
| （2）象素点参数 | |||
| 序号 | 项目 | 参数 | |
| 1 | 点直径（mm） | 5 | |
| 2 | 点间距(mm) | 7.62 | |
| 3 | 象素点组成 | 1R1PG1B | |
| 4 | 管芯种类 | 波 长 | 亮 度 |
| 红色管芯 | 625nm | 120—140mcd | |
| 纯绿管芯 | 525nm | 400—500mcd | |
| 纯蓝管芯 | 470nm | 80-100mcd | |
| （3）屏体技术参数 | |||
| 序号 | 项目 | 参数 | |
| 1 | 单元板型号 | DS2088-3E | |
| 2 | 单元板尺寸（mm） | 488*244 | |
| 3 | 单元板分辨率(长*宽) | 64*32 | |
| 4 | 点密度（点/ m2） | 17222 | |
| 5 | 视角 | 150度（左右视角、垂直视角均可达75度） | |
| 6 | 亮度（cd/ m2） | 800 | |
| 7 | 最佳视距（m） | 7-20 | |
| 8 | 峰值功耗（≤W/ m2） | 1200 | |
| 9 | 平均功耗（≤W/ m2） | 800 | |
| 10 | 驱动电压(V) | 5.0～5.5 | |
| 11 | 重量(kg/ m2) | 20 | |
| 12 | 扫描方式 | 1/8 | |
| 13 | 灰度等级 | 256级 | |
| 14 | 显示颜色 | 256×256×256种 | |
| 15 | 换帧速度 | ≥60（帧/秒） | |
| 16 | 控制方式 | 与计算机监视器同步 | |
| 17 | 显示模式 | 1024*768或800*600 | |
| 18 | 屏幕寿命 | ≥10万小时 | |
| 19 | 盲点率 | ≤0.0003 | |
| 20 | 工作电压 | AC220V±15％ 47～64HZ | |
| 21 | 控制距离 | 小于100米（无中继）、多模光纤小于500米 | |
| 22 | 系统工作环境温度 | -20℃～50℃ | |
| 23 | 系统工作环境湿度 | 10％～90％RH | |
